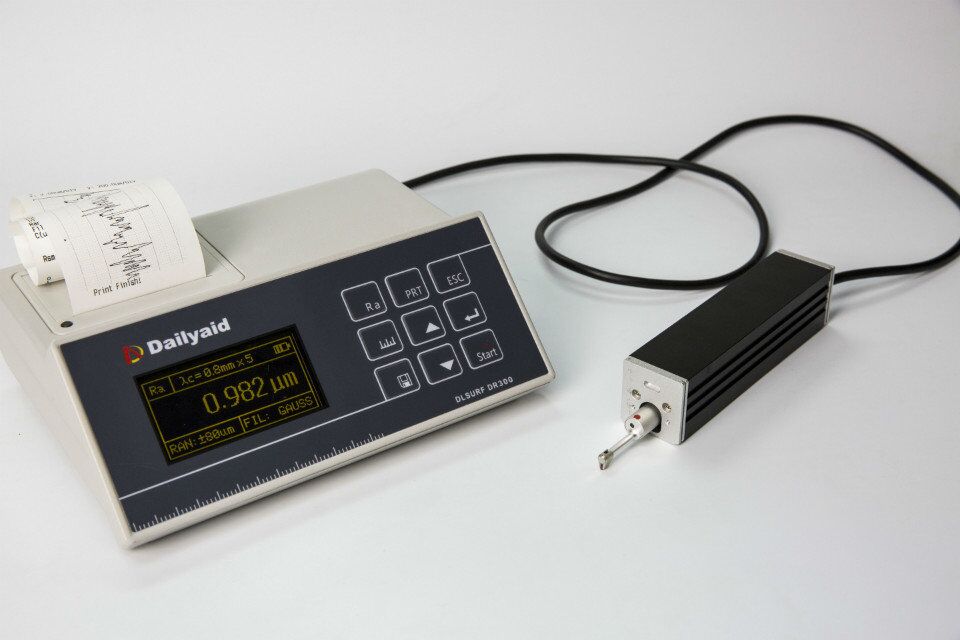

DR300表面粗糙度測量?jì)x是適合于生產現場環境和移動測量需要的一種手持式儀器,可測量多種機加工零件的表面粗糙度,可根據選定的測量條件計算相應的參數,并在顯示器上顯示出全部測量參數和輪廓圖形。該儀器它操作簡便,功能全面,測量快捷,精度穩定,攜帶方便,能測量最新國際標準的主要參數,本儀器全面嚴格執行了國際標準。測量參數符合國際標準并兼容美國、德國、日本、英國等國的標準。適用于車間檢定站、實驗室、計量室等環境的檢測。
產品特點:
機電一體化設計,體積小,重量輕,使用方便;
采用 DSP 芯片進行控制和數據處理,速度快,功耗低;
大量程,多參數Ra,Rz,Rq,Rt。
高端機器增加Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rsm,Rku,Rmr 等參數;
128×64 OLED 點陣顯示器,數字/圖形顯示;高亮無視角;
顯示信息豐富、直觀、可顯示全部參數及圖形;
兼容 ISO、DIN、ANSI、JIS 多個國家標準;
內置鋰離子充電電池及充電控制電路,容量高、無記憶效應;
有剩余電量指示圖標,提示用戶及時充電;
可顯示充電過程指示,操作者可隨時了解充電程度;
連續工作時間大于20 小時;
超大容量數據存儲,可存儲100 組原始數據及波形;
實時時鐘設置及顯示,方便數據記錄及存儲;
具有自動休眠、自動關機等節電功能;
可靠防電機走死電路及軟件設計;
顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息;
全金屬殼體設計,堅固、小巧、便攜、可靠性高;
中/英文語言選擇;
可連接電腦和打印機;
可打印全部參數或打印用戶設定的任意參數;
可選配曲面傳感器、小孔傳感器、測量平臺、傳感器護套、接長桿等附件;
測量 范圍 | Z軸(垂直) | 160μm | |
X軸(水平) | 17.5mm( 0.71 inch) | ||
分辨率 | Z軸 (垂直) | 0.01μm/±20μm | |
0.02μm/±40μm | |||
0.04μm/±80μm | |||
測量 項目 | 參數 | Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPc、Rk、Rpk、Rvk、Mr1、Mr2 | |
標準 | ISO4287國際標準;ANSI B46.1美國標準; DIN4768德國標準;JIS B601日本標準 | ||
圖形 | 支承率曲線,粗糙度,原始輪廓,濾波波形 | ||
濾波器 | RC,PC-RC,Gauss,D-P | ||
取樣長度 | 0.25,0.8,2.5mm | ||
評定長度 | Ln= lr×n n=1~5 | ||
傳感器 | 測量原理 | 位移式差動電感 | |
觸針 | 天然金剛石,90錐角,5μm針尖半徑 | ||
測力 | <4mN | ||
導頭 | 硬質合金,滑行方向半徑40mm | ||
滑行速度 | lr=0.25, Vt=0.135mm/s | ||
lr=0.8, Vt=0. 5mm/s | |||
lr=2. 5, Vt=1mm/s | |||
返回 Vt=1mm/s | |||
示值精度 | 0.001μm | ||
示值誤差 | 不大于±10% | ||
示值變動性 | 不大于6% | ||
電源 | 內置鋰離子充電電池,用DC5V,800mA充電器充電 | ||
主機尺寸 | 190×160×70mm | ||
驅動器尺寸 | 125×31×29mm | ||
重量 | 約500g | ||
工作環境 | 溫度:- 20℃ ~ 40℃ 濕度:< 90% RH | ||
儲存運輸環境 | 溫度:- 40℃ ~ 60℃ 濕度:< 90% RH | ||
可選配件 | 曲面傳感器、小孔傳感器、深槽傳感器、延長桿、轉接桿、微型打印機、200mm測量平臺、300mm大理石測量平臺 |
1 | 粗糙度儀主機 | 1臺 |
2 | 驅動器 | 1只 |
3 | 粗糙度傳感器 | 1只 |
4 | 高度調節支架 | 1套 |
5 | 校準試塊 | 1塊 |
6 | 試塊支架 | 1個 |
7 | 充電器 | 1個 |
8 | USB通訊線 | 1條 |
9 | 使用說明書 | 1本 |
10 | 合格證 | 1張 |
11 | 保修卡 | 1張 |
12 | 儀器箱 | 1個 |
